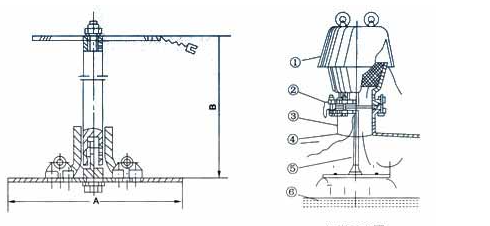

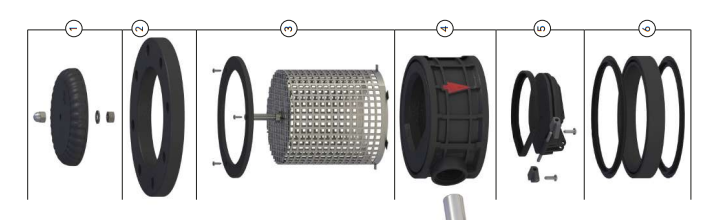

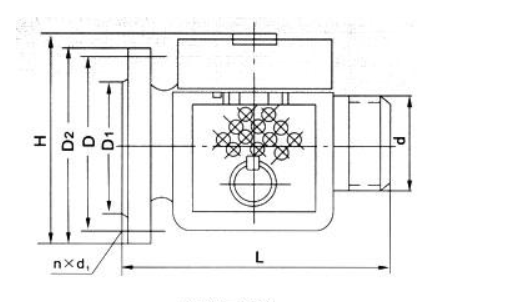

空气阀总装图（或称结构图）是采用工程制图方法绘制的技术图纸，用于完整展示排气阀各零部件的装配关系、连接形式和工作原理，是阀门设计制造、安装检修及采购选型的重要技术依据。根据结构类型的不同，排气阀结构图的标注重点有所差异。浮球式排气阀是最常见的形式，其核心内容包括阀体、浮球（浮筒）、杠杆或连杆、阀瓣（阀塞）、阀座及阀盖等主要零部件的装配位置与配合关系。通过剖视图可清晰反映浮球随液位升降驱动阀瓣启闭的工作过程：当阀内气体聚集、水位下降时，浮球下落带动阀瓣打开排气口；气体排尽后水位回升，浮球上升推动阀瓣压紧密封面，实现自动排气与密封。复合式排气阀的结构图则需同时标注大量排气口与微量排气口的布置关系。结构图中通常附有零部件明细表（BOM表） ，列明各零件的序号、名称、材料及数量。
