Series API Standard Trunnion Mounted Ball Valve

Q41F美标浮动球阀

Q41F美标浮动球阀是一种严格遵循美国API、ASME等标准设计制造的法兰连接浮动球阀,采用标准美标法兰接口(RF/RTJ等)。阀体通常采用WCB铸钢、CF8不锈钢等材料,其球体在介质压力作用下可产生微量浮动位移,紧压出口端阀座实现自紧密封。阀门通过阀杆带动球体作90度旋转实现启闭,密封副常采用PTFE等软质材料或金属硬密封。该阀门符合Class 150~Class 600等压力等级要求,适用于石油、化工、天然气、电力等行业的各类管路系统,是美标体系中实现可靠截断的通用型设备。

型号: Q41F-Cl150P/Q41F-Cl150/Q41F-Cl300P/Q41F-Cl150C/Q41F-Cl300C/Q41F-Cl300C
规格: DN15-DN500
公称压力: 1.6Mpa-4.0Mpa
适用介质: 水、气、油
适用温度: ≤550℃
阀体材质: 不锈钢、碳钢
连接方式: 法兰
驱动方式: 手动、气动、电动、涡轮
Key features icon

特点

1.严格美标体系兼容:设计与制造符合API 6D、ASME B16.34等标准,法兰接口与美标管道完全匹配,确保互换性与系统兼容性。

2.浮动球自紧密封结构:利用介质压力推动球体与阀座贴合,实现可靠密封,结构简单紧凑,密封性能优良。

3.操作轻便启闭迅速:90度旋转即可实现全开或全关,流阻小,操作扭矩低,可配置手动、齿轮箱或气动/电动执行机构。

4.防火与安全设计:通常符合API 607防火标准,软密封失效时可形成金属辅助密封。阀杆采用防吹出设计,安全性高。

5.维护简便应用广泛:结构成熟可靠,维护方便。适用于水、蒸汽、油品、天然气及多种腐蚀性介质,是石油化工、能源等领域的常用阀门。

Performance specs icon

性能规范表

性能规范表Performance Specification
公称压力Nominal Pressure1.6-4.0Mpa
强度试验压力Shell Test2.4-6.0
密封试验压力Seal Test1.76-4.4
适用温度Suitable Temp.550

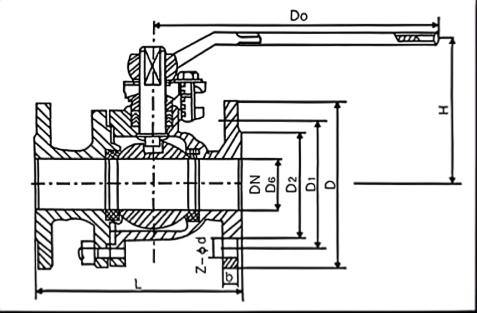

结构图

Structural diagram

零部件名称材料表

序 号NO.名称Name材料Material
1阀体bodyZG1Cr18Ni9Ti、CF8、CF3 、CF8M、ZG1Cr18Ni12Mo2Ti
2球体ball1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、304L、316
3密封垫seal gasket不锈钢/增强柔性石墨Stainless Steel / Reinforced Flexible Graphite、PTFE
4填料packing不锈钢/增强柔性石墨Stainless Steel / Reinforced Flexible Graphite、PTFE
5阀杆stem1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、304L、316


外形安装尺寸表

/storage/20260812/gGs1786504225iXqlrH13.png

Q41F美标浮动球阀外形尺寸表

1.6MPaDNLDD1D2bn-φdHD0
凸面法兰 RF Q41F Q41PPL 16C 16P 16R15130956545144-1478140
201401057555144-1484160
251501158565144-1495180
3216513510078164-18150250
4018014511085164-18150300
50200160125100184-18170350
65220180145120204-18195350
80250195160135208-18215400
100280215180155208-18250500
125320245210185228-18265600
150360280240210248-23270800
2004003352952652612-233301200
2.5MPa15130956545164-14103140
凸面法兰 RF Q41F Q41PPL 25 25P 25R201401057555164-14112160
251501158565164-14123180
3216513510078184-18150250
4018014511085184-18156300
50200160125100208-18172350
65220180145120228-18197350
80250195160135228-23222400
100280230190160248-23253500
125320270220188288-25275600
150360300250218308-25286800
2004003603102783412-253401200
