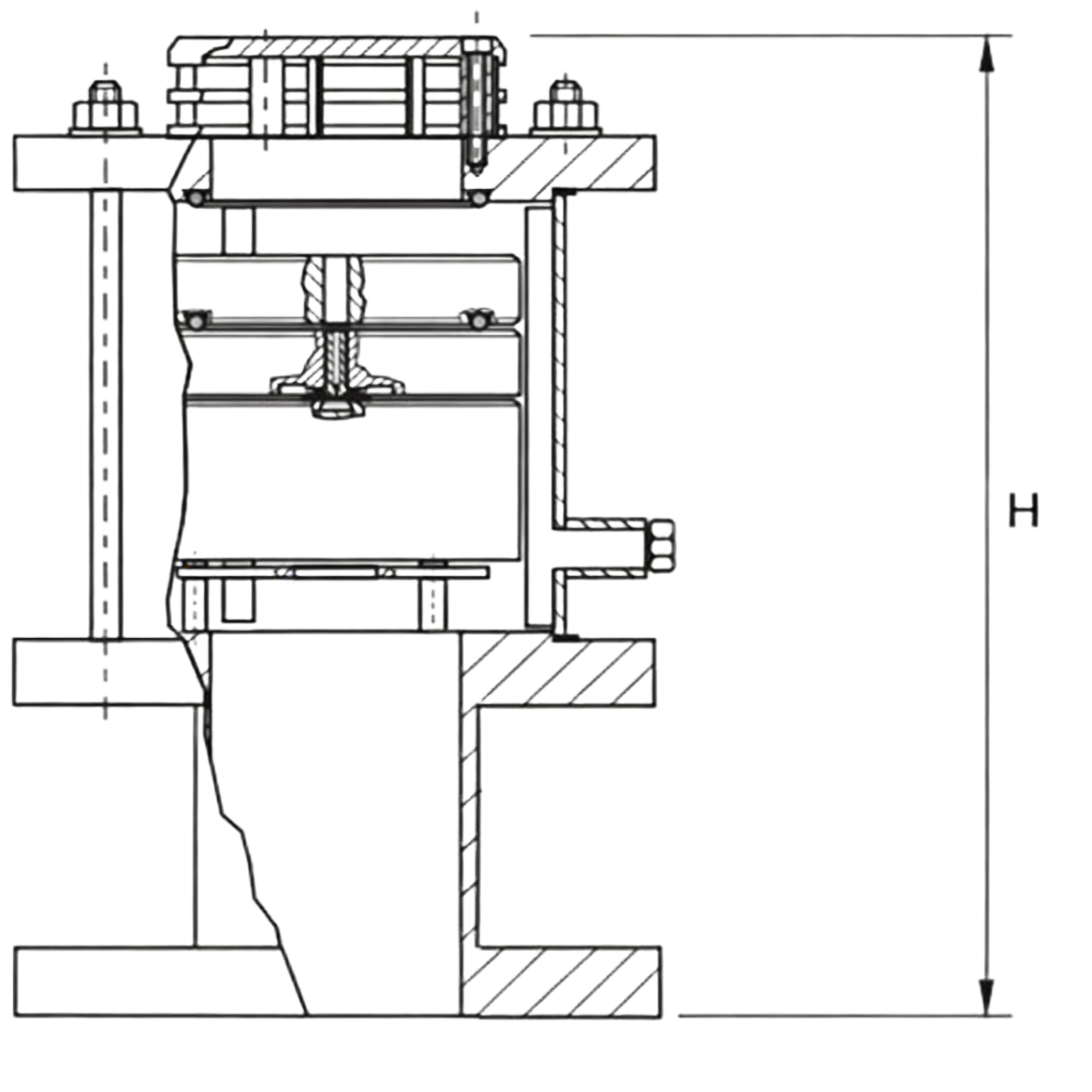

空气阀尺寸图是用于标注空气阀外形轮廓、结构尺寸及接口连接参数的技术图纸，是工程设计、管道布置及阀门选型中不可或缺的参考依据。尺寸图的核心内容包括外形尺寸（总高度H、最大宽度）、接口尺寸（法兰连接时标注法兰外径D、螺栓孔中心距D1、螺栓孔数量与孔径n-φd；螺纹连接时标注螺纹规格及长度）、以及操作空间要求和重量数据。结构长度通常按GB/T 12221标准执行，连接法兰标准按GB/T 9113，检验标准按GB/T 13927。不同结构类型的排气阀尺寸标注有所差异：单口排气阀（QB1型）结构紧凑，外形高度较低；双口排气阀（QB2型）口径范围DN40DN300，因双排气口设计外形尺寸较大；复合式排气阀（CARX型）需同时标注大量排气与微量排气口位置关系，阀体呈圆桶状；全压高速排气阀（QSP型）口径DN25~DN400，适用于大口径输水管线。空气阀尺寸表则将各通径下的关键数据汇总，空气阀网提供全系列排气阀产品尺寸图及尺寸表，覆盖各类型号规格。
